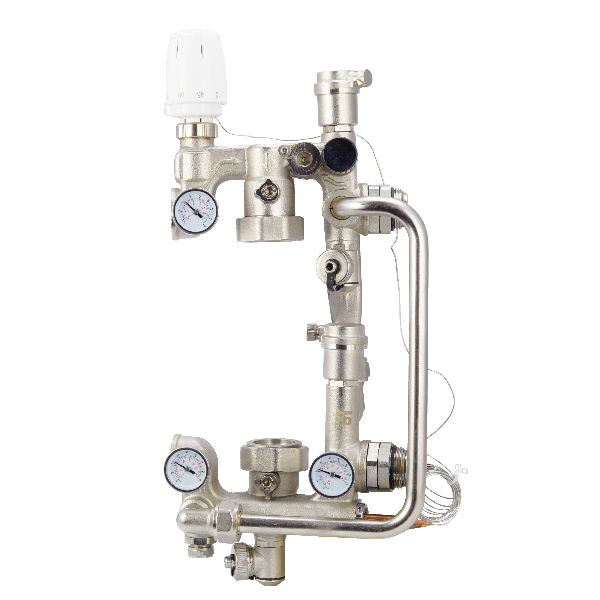

Насосна група FADO для панельного опалення
Призначення і область застосування :
Насосно-змішувальні вузли призначені для створення в системі опалення будівлі окремого циркуляційного контуру зі зниженою до настроеного значення температурою теплоносія.
Вузли забезпечують підтримку заданої температури і витрати у вторинному циркуляційному контурі, гідравлічну ув'язку первинного і вторинного контурів, а також дозволяють регулювати температуру і витрата теплоносія в залежності від вимог користувача.
Змішувальні вузли можуть використовуватися в системах вбудованого обігріву (теплі підлоги, теплі стіни, обігрів відкритих майданчиків, грунтовий підігрів теплиць і парників).
Насосно-змішувальні вузли адаптовані для спільного застосування з колекторними блоками з міжцентровою відстанню 200 мм.
Технічні характеристики :
| № |
Найменування |
Значення |
| 1 |
Теплова потужність змішувального вузла, КВт |
20-35 |
| 2 |
Монтажна довжина насоса, мм |
180 |
| 3 |
Максимальна температура теплоносія в первинному контурі, °З |
90 |
| 4 |
Максимальний робочий тиск, бар |
10 |
| 5 |
Межі налаштування температури термостатичного клапана з термоголовкою, °З |
30-70 |
| 6 |
Максимальна температура повітря, що оточує вузол, °З |
60 |
| 7 |
Мінімальний тиск перед насосом, бар |
0,1 |
Матеріали :
| № |
Найменування |
Матеріал |
| 1 |
Корпуси елементів, з'єднувачі, гільзи, перепускний байпас |
Латунь 60Pb2
CW 617N |
| 2 |
Трубопровід повернення, капілярна трубка, виносний датчик терморегулятора |
Мідь DHP CW024A |
| 3 |
Ущільнювальні кільця з'єднувачів |
EPDM |
| 4 |
Ручка перепускного клапана, корпус термоголовки, ковпачок повітрявідводчика |
ABS |
