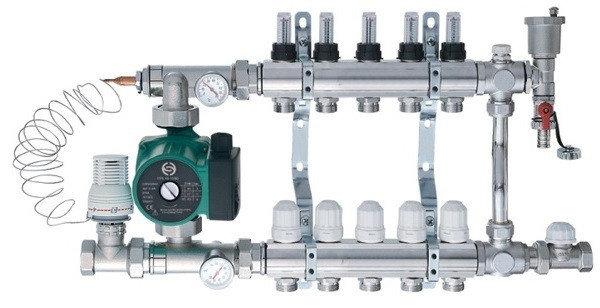

Колектор з витратомірами на 6 виходів в зборі для теплої підлоги
влево
  • Колектор з витратомірами на 6 виходів в зборі для теплої підлоги, фото 2
  • Колектор з витратомірами на 6 виходів в зборі для теплої підлоги, фото 3
  • Колектор з витратомірами на 6 виходів в зборі для теплої підлоги, фото 4
  • Колектор з витратомірами на 6 виходів в зборі для теплої підлоги, фото 5
  • Колектор з витратомірами на 6 виходів в зборі для теплої підлоги, фото 6
  • Колектор з витратомірами на 6 виходів в зборі для теплої підлоги, фото 7
  • Колектор з витратомірами на 6 виходів в зборі для теплої підлоги, фото 8
  • Колектор з витратомірами на 6 виходів в зборі для теплої підлоги, фото 9
  • Колектор з витратомірами на 6 виходів в зборі для теплої підлоги, фото 10
вправо

Колектор з витратомірами на 6 виходів в зборі для теплої підлоги

  • В наявності
  • Код: KOL56

8 360 ₴

+380674303401
  • +380 (97) 094-53-51
    Сантехніка та Кераміка
  • +380 (50) 682-28-82
    Опалення та Водопровід
  • +380 (67) 430-34-01
    Опалення та Водопровід
  • +380 (99) 383-56-93
    Сантехніка та Кераміка
повернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Опис
Характеристики

Колектор для теплої підлоги в зборі на 6-вих. з витратомірами.

Надійність , якість, ціна.

Наявність уточнюйте у менеджера.

В комплект входить:

Циркуляційний насос ; Колектор з витратомірами на 6 виходів ; Евроконус ; Насосна група ; Кінцевий елемент колектора .

А також ви можете придбати колектора в зборі на 2 ; 3 ; 4 ; 5 ; 6 ; 7 ; 8 ; 9 і 10 виходів у цьому розділі сайту натиснувши тут.

У нас ви можете придбати колектора для теплої підлоги та опалення за найдоступнішими цінами від різних виробників. Якщо ви не впевнені у виборі, радимо вам зателефонувати нашому консультанту за вказаними телефонам і він допоможе з вибором , дасть рекомендації по монтажу.

  • Шукаємо співпрацю по продукції з торговельними та монтажними організаціями.

  • Колекторна (розподільна) гребінка принцип роботи:

В даний час зросли вимоги замовників до комфорту проживання в заміському будинку. Крім класичної схеми «опалення – гаряча вода», в будинку з'являються ще такі споживачі теплоти, як підігрівач басейну, система вентиляції та кондиціонування, підігрів підлоги. Дані теплопотребители характеризуються як різними робочими режимами, насамперед температурними параметрами, так і тривалістю дії. Наприклад, система опалення та система вентиляції або кондиціонування повітря споживають теплоту тільки в холодний або перехідний період року. Система «тепла підлога» проектується з більш низькими температурними параметрами, ніж система опалення. Діє вона, як правило, цілий рік і в залежності від призначення має змінний або постійний режим роботи. Подача тепла до теплообмінників гарячого водопостачання та басейну здійснюється періодично в міру необхідності і з різною тривалістю.
Управління всіма цими процесами здійснюється з допомогою блоку автоматичного регулювання, вбудованого в генератор теплоти, і додаткових датчиків температури , встановлені на теплопроводах, у приміщеннях або зовні будівлі. В даному випадку інтерес представляють гідравлічні процеси, що відбуваються в подібній багатопрофільної замкнутій системі теплопостачання та способи регулювання цих процесів.
Розглянемо кожного теплопотребителя окремо з точки зору особливостей його гідравлічного режиму.

  • Система центрального опалення:

Найбільш поширеними в приватному малоповерховому будівництві є системи, виконані, як правило, з двотрубною схемі з попутним рухом теплоносія (води) або колекторної схемою. Відмінність між ними в наступному: при двотрубної схемою виконується нижня розводка магістральних труб по підвалу або цокольному поверху з подальшим підняттям стояків до опалювальних приладів, а при колекторній схемою магістралі підводяться до розподільної гребінки – колектору, встановленої на кожному поверсі, від якої підводках теплоносій підводиться до опалювальних приладів. З економічної точки зору колекторна схема виглядає більш дешевої в плані металоємності, але тут слід враховувати матеріал, з якого виконана система. Якщо взяти, приміром, двотрубну систему опалення, виконану з мідних труб і колекторну систему опалення, виконану з мідних труб (магістралі) і пластикової труби (підведення до приладів), то вартість цих двох систем буде приблизно однакова. Пов'язано це з достатньою дорожнечею фітингів та арматури для пластикових труб. Тому при виборі системи необхідно орієнтуватися на архітектурні особливості будівлі та конструктивні особливості зовнішніх стін (так як останнім часом всю розводку намагаються зробити прихованої), тобто при складній архітектурі будівлі краще буде колекторна схема.
Гідравлічний розрахунок кожної з цих систем зводиться до визначення допустимих діаметрів труб і стояків на кожному ділянці системи та вибору циркуляційного насоса системи опалення.
Гідравлічна ув'язка проводиться як би в два етапи:
визначаються діаметри труб з урахуванням того, щоб гідравлічні опору паралельних гілок і ділянок були рівні з невязкой до 10%;
виробляють монтажну регулювання за допомогою регулювального вентиля, встановленого на зворотній лінії в кожному опалювальному приладі (в даний час на вході і виході в опалювальний прилад встановлюються термостатичні і регулювальні клапани).
Розглянемо детальніше роботу цих пристроїв. Почнемо з простішого – регулювального вентиля. Він служить для регулювання витрати теплоносія через опалювальний прилад при монтажній регулюванню за допомогою вбудованого гвинта. Це груба регулювання. Більш детальне регулювання здійснюється за допомогою термостатичного вентиля з термоголовкою.
Термостатичний вентиль виставляється за результатами гідравлічного розрахунку при проектуванні системи опалення і ув'язці гілок. За спеціальними номограмами визначається монтажне положення вентиля, в яке його треба встановити при монтажі. Термостатична головка має глибину регулювання порядку ±2,5 градусів, що дозволяє підтримувати температуру в приміщенні на заданому рівні. Це так зване вторинне регулювання (первинне здійснюється за температурним графіком, закладеним в блок автоматики теплогенератора). Регулювання за допомогою термостатичних клапанів менш інерційний, ніж первинне регулювання.
Наприклад, якщо первинне регулювання здійснюється за сигналом від зовнішнього датчика, то в ситуації, коли в приміщенні з'являється джерело теплоти (увійшли люди, включені виділяють теплоту прилади тощо) відбувається перегрів приміщення, відкриваються вікна або включається кондиціонер і відбувається марна витрата електроенергії, палива для котла, теплової енергії.
При встановленні ж термостатичної головки дана ситуація в принципі неможлива, так як при підвищенні температури в приміщенні розширюється наповнювач в сильфоне термостатичної головки (парафін, легко розширюється рідина тощо) і впливає на шток клапана, який зменшує діаметр умовного проходу клапана і відповідно зменшує витрату теплоносія через опалювальний прилад і відповідно теплоотдающей здатність приладу. І навпаки, при зниженні зовнішньої температури збільшуються тепловтрати приміщення, наповнювач в сильфоне стискається під дією пружини шток відкривається і збільшується витрата теплоносія через опалювальний прилад.
Таким чином, видно, що центральна система опалення працює в нестаціонарному режимі з постійно змінним гідравлічним опором.

  • Система «тепла підлога»:

Дана система характеризується в першу чергу низькотемпературним теплоносієм. Якщо в системі центрального опалення параметри 90-70 °C, то в системі теплих підлог – 40-30 °C. Це ускладнює монтаж даного контуру, так як необхідна устанавка триходового змішувача на подаючої магістралі і перемички з вентилем між гарячої і зворотної лініями.
Принцип дії даного контуру полягає в наступному. З котла подається теплоносій з температурою 90 °C. Щоб її знизити до необхідних 40 °C встановлюють змішувач. Але у змішувача немає такої глибини регулювання, тому між насосом і триходовим змішувачем встановлюється перемичка з вентилем, який виставляється на такий витрата води, щоб при змішуванні гарячого і холодного теплоносія температура на виході становила «40 °С. Подальше вирівнювання температури буде здійснюватися з допомогою триходового змішувача за сигналом температурного датчика, що стоїть після насоса.
Гідравлічний розрахунок магістрального теплопроводу зводиться до визначення діаметрів і здійснюється за способом граничних швидкостей. Петлі виконуються із спеціальної пластикової труби з малим гідравлічним опором. При використанні в приватних будинках або невеликих офісних приміщеннях рекомендується прокладати петлю довжиною не більше 120 м, щоб не збільшувати настановну потужність насоса і діаметри труб, замонолічених в стяжці підлоги.
Гідравлічний і тепловий регулювання здійснюється за допомогою тих же термостатичних вентилів, але встановлених на розподільної гребінки (колекторі). Викликає інтерес робота системи теплих підлог спільно з системою центрального опалення. У даному випадку система «теплої підлоги» є додатковим джерелом теплоти і, навпаки, система радіаторного опалення є додатковим джерелом теплоти для системи «теплої підлоги». Штоки термоклапанов, які перебувають на опалювальному приладі і колекторі системи «теплих підлог» повністю (в межах своєї амплітуди) закриваються, зменшуючи при цьому витрата теплоносія. Так як тепловіддачі обох систем не вистачає для обігріву приміщення, то через якийсь час штоки термоклапанов відкриваються і системи починають працювати до тих пір, поки не підуть у перегрів і цикл повторюється знову. Дану ситуацію не можна назвати сприятливим, так як вона змушує термоклапан постійно працювати, що призводить до більш швидкому зношуванню прокладок термоклапан і відповідно зменшує термін служби даної арматури.

  • Система гарячого водопостачання:

Останнім часом широке поширення одержали баки-акумулятори гарячої води. Пристрій цих баків досить просте: теплоізольована металева ємність, в якій знаходиться змійовик з гріючим теплоносієм. У водонагрівач надходить холодна водопровідна вода, яка потім підігрівається від котлової гарячої води шляхом теплопередачі через стінку змійовика.
На систему гарячого водопостачання працює власний циркуляційний насос, який включається за сигналом температурного датчика водонагрівача. При водорозбору температура води в баку знижується, так як у нього надходить холодна вода з водопроводу. При зниженні температури на 3-5 градусів включається насос завантаження водопідігрівача і температура доводиться до встановленої (близько 60 оС).
Система гарячого водопостачання може приєднуватися до теплогенератору двома способами:
по приоритетной схеме, когда при потребности в горячей воде включается насос загрузки водоподогревателя и выключается циркуляционный насос системы радиаторного отопления;
по прямоточной схеме, когда при потребности в горячей воде включается насос загрузки водоподогревателя и разбор теплоносителя производится прямо из распределительной гребенки (коллектора).
В первом случае при проектировании системы теплоснабжения нагрузка на горячее водоснабжение не учитывается, а во втором учитывается в соответствии с проектом системы горячего водоснабжения.
Из приведенных схем подключения и с гидравлической, и с экономической точек зрения предпочтительней первая схема. Вторая схема более дорогая (так как увеличивается установочная мощность котельной установки) и менее сбалансированная по гидравлическим режимам.

менее сбалансированная по гидравлическим режимам.







Колектор для теплої підлоги APC у зборі на 6-вых. з витратомірами. Надійність, якість, ціна. Наявність уточнюйте у менеджера. У комплект входить: Циркуляційний насос Колектор з витратомірами на 6 виходів Євроконус Насосна група Кінцевий елемент колектора А також ви можете придбати колектора у зборі на 2 3 4 5 6 7 8 9 і 10 виходів в цьому розділі сайту натиснувши тут. У нас ви можете придбати колектора для теплих підлог і опалювання за найдоступнішими цінами від різних виробників. Якщо ви утруднюєтеся з вибором, то рекомендуємо вам подзвонити нашому консультантові по вказаних телефонах і він допоможе з вибором, дасть рекомендації по монтажу. Шукаємо співпрацю по продукції з торговими і монтажними організаціями. Колекторна (розподільна) гребінка принцип роботи Нині зросли вимоги замовників до комфорту проживання в заміському будинку. Окрім класичної схеми "опалювання гаряча вода", у будинку співаючи



Основні
ВиробникForte
Країна виробникПольща
Гарантійний термін12 міс
Діаметр колектора1"
Кількість виходів6
Максимальна робоча температура150 град.
Максимальний робочий тиск10 бар
Матеріал колектораЛатунь
Призначення колектораДля теплої підлоги, Для опалення
